今回は、制御盤取替工事に伴う制御ケーブルの端末処理をしてきました。
最初に、布設したケーブルの長さを調整する為に、端子台に沿わせて切断位置と皮むき位置を決めました。

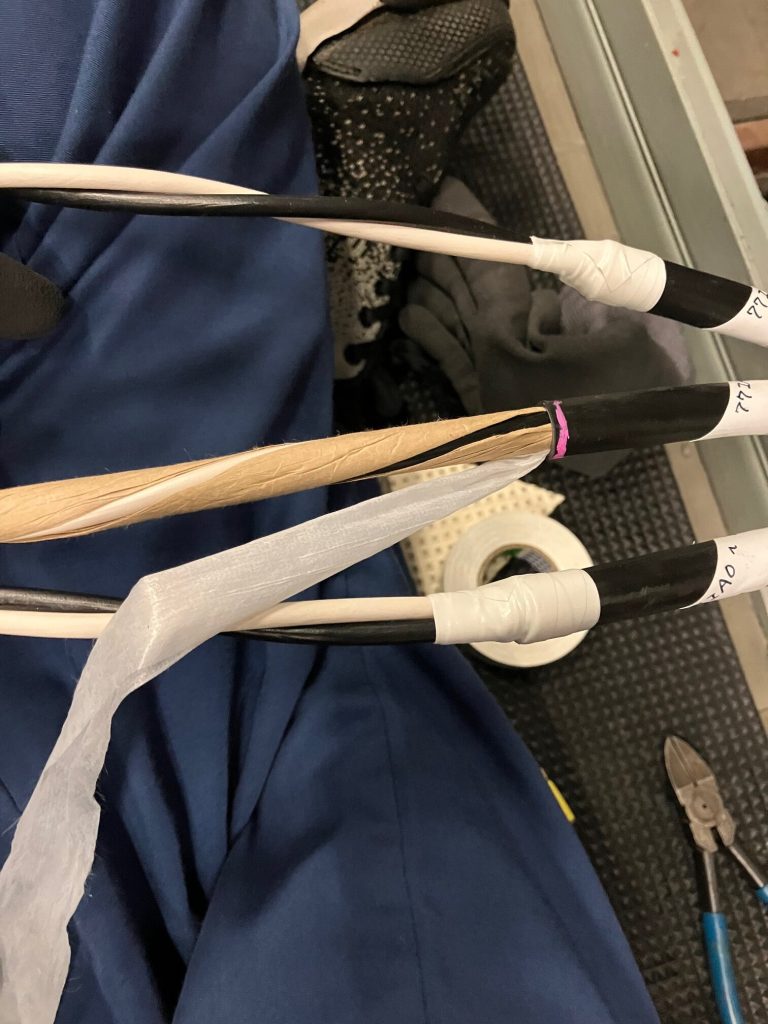

ケーブルの皮むきは、まずは、中の心線を傷付けない様にハグラー(ケーブルストリッパー)の刃の出を調整します。調整後は、切断したケーブルの廃材を使って確認します。皮むき後は、中にあるビニール等は取り除いてビニールテープで防護します。
端末処理は、まずは、インパクトドライバーを使って心線のよりを戻します。より戻し後は、心線の長さや形を調整して端子を圧着します。
今回は仮ケーブルだったので、端子キャップとビニールテープは白色を使いましたが、本来は用途によって色分けをします。
著者：S.K
